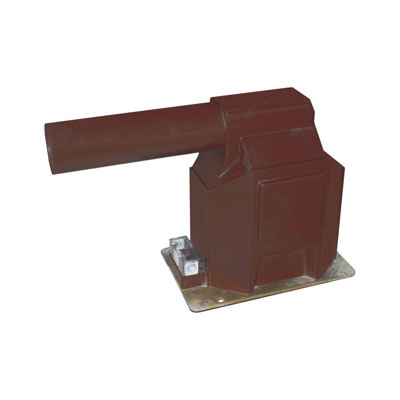

一、JDZX11-35R型電壓互感器概述

JDZX11-35R電壓互感器為環氧樹脂澆注全封閉結構，適用于額定頻率50Hz或60Hz、額定電壓35kV的電力系統中，作電能計量、電壓監控和繼電保護用。本產品符合IEC60044-2及GB1207《電壓互感器》標準。

二、結構簡介

本型電壓互感器體積小、抗過電壓能力強，一次帶有熔斷器保護、熔斷器裝在互感器內部，直接避免因用戶配置熔斷器浪費開關柜的有效空間，其熔斷器的熔斷電流與互感器短路承受能力相匹配，能有效地保護互感器因電網出現故障時不被燒毀。

三、技術參數表：

型號	額定電壓比 (kV)	準確級組合	額定輸出 (VA)	極限輸出(VA)	額定絕緣水平（kV）
JDZX11-35R		0.2/6P	30/100	600	40.5/95/200
		0.5/6P	100/100
JDZXF11-35R		0.2/0.2/6P	15/15/100	2×300
		0.2/0.5/6P	15/30/100
		0.5/0.5/6P	30/30/100
