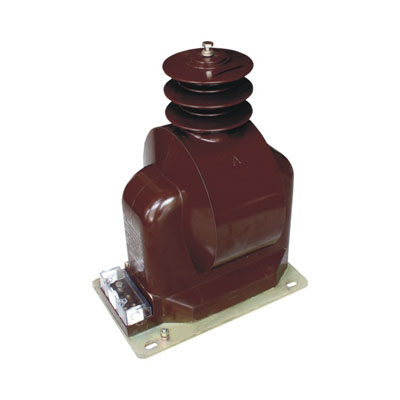

一、JDZX(F)9-35W型戶外電壓互感器概述：
  本型戶外電壓互感器為戶外環氧樹脂澆注絕緣全封閉結構，適用于額定頻率50Hz或60Hz、額定電壓3-35kV及以下的中性點非有效接地電力系統中，作電能計量、電壓監測和繼電保護用。本產品符合IECl86及GBl207-2006《電壓互感器》標準。

二、結構簡介：

本型電壓互感器采用戶外環氧樹脂全封閉澆注，具有耐電弧、耐紫外線、耐老化爬電距離大、局部放電量小、抗過電壓能力強等特點。體積小、重量輕，適宜于任何位置、任意方向安裝。

三、使用條件
1．環境溫度：-25℃～+40℃;
2．污穢等級：Ⅳ級。
四、技術參數
1．技術參數見表；

產品型號	額定電壓比（V)	準確級組合	額定輸出(VA)	極限輸出（VA)	額定絕緣水平（KV)
JDZX9-35		0.2/6P	30/100	600	40.5/95/200
		0.5/6P	50/100
JDZXF9-35		0.2/0.2/6P	20/20/100	2×300
		0.2/0.5/6P	20/30/100
		0.5/0.5/6P	30/30/100

2．符合GBl207—2006《電壓互感器》標準。
